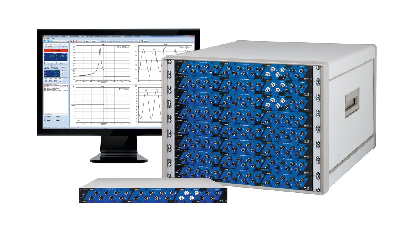

Kontroler drgań i analizator sygnałów dynamicznych m+p VibRunner

Sprzęt pomiarowy m+p VibRunner   to platforma  pomiarowa m+p international dla większej liczby kanałów, zaprojektowana z myślą o specyficznych potrzebach inżynierii hałasu i drgań oraz ogólnej akwizycji danych. Może być używana ze sprawdzonymi rozwiązaniami m+p Analyzer do pomiaru hałasu i drgań, m+p VibControl do kontroli drgań oraz m+p Coda do akwizycji danych i monitorowania stanu. To zorientowane na rozwiązanie podejście zapewnia doskonałą wydajność przy doskonałym stosunku ceny do wydajności.

Rozwiązywanie wyzwań związanych z aplikacjami o dużej liczbie kanałów

Platforma sprzętowa jest idealna do projektów takich jak komórki testowe silnika, w których ważna jest wysoka przepustowość danych; duże struktury, w których rozproszone wejścia zmniejszają okablowanie czujników; wymagania dotyczące dużej liczby kanałów, takie jak wrażliwe testy przed lotem satelity; lub po prostu tam, gdzie szeroki zakres potrzeb testowych wymaga najwyższej elastyczności w konfiguracji systemu testowego.

Montaż na biurku lub w szafie Rack

m+p VibRunner zapewnia maksymalną modułowość. Podstawową jednostką jest 19-calowy mainframe, który mieści do trzech montowanych z przodu modułów funkcjonalnych. Rama główna 1U może być wyposażona w nóżki do użytku jako przyrząd stacjonarny lub w uchwyty montażowe do montażu w szafie Rack 19”. m+p VibRunner jest w pełni wyposażony do samodzielnej pracy. Posiada własny zasilacz z wejściami wielozakresowymi AC i DC. Chłodzenie jest realizowane przez wysokiej jakości, cichy wentylator, którego prędkość jest regulowana temperaturowo. W przypadku wrażliwych pomiarów hałasu wentylator można wyłączyć z poziomu komputera głównego.

Skalowalność i synchronizacja

W przypadku aplikacji wymagających dużej liczby kanałów pomiarowych, akwizycja danych przez wiele systemów m+p VibRunner będzie dokładnie zsynchronizowana. Jest to możliwe dzięki udostępnieniu zegara głównego wszystkim podrzędnym komputerom mainframe. W przypadku pomiarów dużych obiektów systemy m+p VibRunner można umieścić blisko punktów pomiarowych, co minimalizuje kosztowne okablowanie przetworników.

Moc Ethernetu

Interfejs Ethernet 1 Gbit/s jest wykorzystywany do komunikacji z komputerem głównym. Aby zapewnić bezpieczną i szybką komunikację, nawet gdy wykorzystywana jest duża liczba kanałów wejściowych, sprzęt m+p VibRunner jest zintegrowany z własną podsiecią, która jest niezależna od innych

Specyfikacja

• Urządzenie stacjonarne lub system montowany w szafie rack 19”, wysokość 1U, 3 gniazda na moduły, wytrzymała stalowa rama
• Cicha praca, wentylator z kontrolą temperatury
• Wielozakresowy zasilacz AC i zasilacz DC
• Precyzyjna synchronizacja wielu stacji czołowych m+p VibRunner za pomocą połączenia łańcuchowego i zegara głównego
• Interfejs Ethernet, szybkość transferu 1 Gbit/s
• Oddzielna, bezpieczna podsieć niezależna od innych sieci
• Przetwarzanie w czasie rzeczywistym z wykorzystaniem procesora DSP
• 8-24 analogowych kanałów wejściowych na m+p VibRunner, 24 bity, 204,8 kHz maks. częstotliwość próbkowania na kanał, pomiary różnicowe i single-ended
• Obsługa TEDS
• Obsługa IEPE
• 8-kanałowy mostkowy moduł pomiarowy
• 2-12 kanałów wyjściowych źródła różnicowego na m+p VibRunner, 24 bity, wyłączenie bezpieczeństwa
• 2-12 wejść tachometrycznych na m+p VibRunner do zastosowań w maszynach wirujących
• 8 wejść i 8 wyjść cyfrowych do połączonych testów środowiskowych lub równoległych testów funkcjonalnych

Zastosowania

• Kontrola wibracji na wytrząsarkach elektrodynamicznych i hydraulicznych, obsługiwane wszystkie tryby testowe
• Testowanie drgań w wielu osiach
• Wielokanałowe, wysokiej klasy testy wibracyjne
• Przechwytywanie piro-wstrząsów
• Redukcja danych i rejestracja danych czasowych (przepustowość na dysk) w przemyśle lotniczym i kosmicznym
• Monitorowanie drgań i ochrona przed nadmiernymi testami
• Pomiar hałasu i drgań
• Testy strukturalne, analiza modalna, testy udarnościowe
• Pomiary ultradźwiękowe
• Sonar
• Akwizycja danych i monitorowanie stanu
• Pomiary odkształceń
• Inżynieria stanowisk testowych
