System szybkiej korelacji obrazów 3D Q-450

umożliwia bezdotykowe, trójwymiarowe, dynamiczne pomiary kształtu, przemieszczeń i odkształceń elementów i struktur wykonanych z prawie każdego materiału. System Q-450, oparty na technice cyfrowej korelacji obrazów, jest przeznaczony do analizy drgań w pełnym polu widzenia i szybkich zjawisk przejściowych. Dzięki temu idealnie nadaje się do badań balistycznych, mechaniki pękania, badań udarnościowych, badań z użyciem pręta Hopkinsona oraz badań udarnościowych.

Dynamiczny zakres pomiarowy

System w unikalny sposób łączy wysoką rozdzielczość przestrzenną pełnopolowych pomiarów optycznych z wysoką rozdzielczością czasową. Zakres dynamiki obejmuje częstotliwości od statycznej do ponad 100 000 Hz, z możliwością pomiaru przemieszczeń w zakresie od mikronów do metrów. Rozdzielczość wynosi zwykle około 1 mikrona i 0,01% odkształcenia. System można stosować do obiektów o dowolnej wielkości, zmieniając po prostu soczewki optyczne. Różne rozszerzenia i akcesoria aplikacyjne umożliwiają łatwe wykorzystanie Cyfrowego Systemu Korelacji 3D Q-450 w różnych eksperymentach.

Łatwa kalibracja

Wszystkie parametry systemu są określane za pomocą szybkiej i łatwej procedury kalibracji; wystarczy umieścić płytkę kalibracyjną przed kamerami. Uzyskana dokładność kalibracji jest wyświetlana na ekranie po zakończeniu kalibracji.

Szeroki zakres zastosowań

Elastyczna konstrukcja Q-450 otwiera szeroki zakres zastosowań, od mikroskopowych badań materiałów mikroelektronicznych i biomedycznych po wielkoskalowe pomiary komponentów lotniczych, samochodowych, morskich i kolejowych.

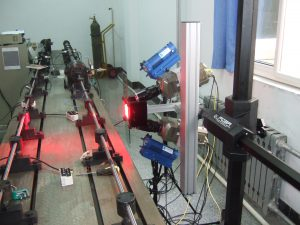

Test Hopkinsona

• Materiały zaawansowane (CFRP, drewno, wtryskiwane włókna PE, pianka metalowa, guma, ...)
• Testy udarności i balistyczne
• Badanie z użyciem pręta Hopkinsona
• Badania materiałowe (moduł Younga, współczynnik Poissona, zachowanie elastyczno-plastyczne)
• Mechanika pękania
• Walidacja metody elementów skończonych
• Zdarzenia harmoniczne lub przejściowe
• Eksport obrazów danych
• Elastyczne funkcje eksportu

Więcej funkcji

• Mały i kompaktowy, dostarczany w pojedynczej walizce Pelicase
• Opcjonalne sterowanie za pomocą notebooka dla zwiększenia przenośności
• Różne źródła światła dla bardzo krótkich czasów ekspozycji
• Jeden pakiet oprogramowania do wszystkich zastosowań
• Wszystkie dane dostarczane z marginesem ufności (przybliżony błąd)
• Automatyczna, interaktywna procedura kalibracji
• Otwarty format danych zapewniający pełny dostęp do danych
• Indywidualne definiowanie kroków referencyjnych bez konieczności ponownego przetwarzania danych
• Synchroniczna rejestracja 8 kanałów danych analogowych o częstotliwości do 500 kHz
• Różne kamery o wysokiej prędkości 500 - 1 000 000 klatek/sek.
