PŁYTY MONTAŻOWE

Firma CFM Schiller projektuje, produkuje i montuje płyty montażowe wykonane z żeliwa, stali, stali nierdzewnej lub w wersji hybrydowej ze stali lub stali nierdzewnej i polimerobetonu. Nasi inżynierowie dobierają produkt odpowiedni do klienta i wymaganiami technicznymi.

Płyty firmy CFM Schiller umożliwiają adaptację, pozycjonowanie i mocowanie wszystkich komponentów wymaganych w konfiguracji testowej.

Płyty wykonane są z podstawowych materiałów: żeliwa szarego, stali i stali nierdzewnej. Występują w wersji pełnej lub wydrążonej o strukturze żebrowej. Obie wersje są zakotwione i zacementowane na fundamentach w sposób przetestowany dynamicznie na zmęczenie. Masywne płyty montażowe można również montować bezpośrednio na elementach sprężynowych. Hybrydowa konstrukcja, która w zasadzie jest wydrążoną bryłą całkowicie wypełnioną polimerobetonem, jest również podparta bezpośrednio na elementach sprężystych.

Górna strona płyty montażowej jest zwykle obrabiana rowkami teowymi zgodnie z DIN 650. Mogą one pracować w kierunku wzdłużnym, poprzecznym lub w obu kierunkach, na życzenie klienta. Alternatywnie, górna strona może być wykonana z układem otworów lub niestandardową kombinacją otworów i rowków teowych.

CFM Schiller oferuje rozwiązania dostosowane do Twoich wymagań dotyczących kształtu i rozmiaru. Maksymalne wymiary i masy różnią się dla różnych typów płyt ze względu na procesy produkcyjne. Aby powiększyć przestrzeń roboczą, można zamontować wiele pojedynczych płyt w polu mocowania. Działa to dla wszystkich typów płyt zaciskowych. Połączenie realizowane jest za pomocą połączeń śrubowych o dużej wytrzymałości.

Gdy spodziewany jest wyciek oleju, ze względu na ochronę środowiska oferowany jest system retencji oleju. Czujniki są certyfikowane zgodnie z niemiecką federalną ustawą o wodzie (WHG). Zawiera między innymi obwodowy kanał olejowy i zbiornik oleju na większe wycieki. Otwory do fugowania i regulacji wykorzystywane do montażu na fundamencie mogą być olejoodporne dla wszystkich rodzajów płyt. Ponadto wszystkie połączenia między płytami zaciskowymi w polu zaciskowym mogą być uszczelnione przed olejem.

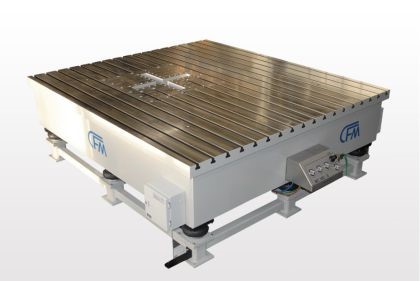

Płyta montażowa z izolacją wibracyjną na sprężynach powietrznych typu BZ	Płyta montażowa stalowa spawana

 STALOWE PŁYTY MONTAŻOWE

Płyty montażowe wykonane ze stali idealnie nadają się do dużych obciążeń, ze względu na wyższy moduł Younga stali w porównaniu do żeliwa. Oprócz płyt pełnych oferujemy stalowe płyty montażowe jako żebrowane elementy spawane. Żebrowa konstrukcja pozwala wytrzymać duże siły zginające i skręcające. Opcjonalna płyta dolna zamyka płytę montażowej i dodatkowo zwiększa jej sztywność. Maksymalne wymiary pojedynczej płyty to 9 000 x 3 000 x 800 mm.

PŁYTY MONTAŻOWE Z ŻELIWA

Płyty montażowe wykonane z żeliwa to ekonomiczne standardowe rozwiązanie do zastosowań z regularnymi obciążeniami. Żeliwo szare EN-GJL-250 (0,6025) ma dobre właściwości tłumiące i wysoką dokładność, ponieważ wszystkie powierzchnie funkcjonalne są obrabiane. Płyty montażowe są odlewane bez naprężeń szczątkowych i są stosunkowo odporne na korozję. Możliwość produkcji pojedynczych płyt o maksymalnej wadze 25 ton

PŁYTY MONTAŻOWE ZE STALI NIERDZEWNEJ

Płyty montażowe wykonane ze stali nierdzewnej charakteryzują się doskonałą odpornością na korozję. Są one zwykle stosowane w środowiskach mokrych, wilgotnych i innych środowiskach korozyjnych. Analogicznie do stalowych płyt montażowych występują w wersji pełnej i użebrowanej. Konstrukcja żebrowa i płyta dolna zapewniają bardzo dobrą sztywność zginania i skręcania. Maksymalne wymiary pojedynczej płyty to  9 000 x 3 000 x 800 mm

HYBRYDOWE PŁYTY MONTAŻOWE - CFM HYBRIDUR

Płyty montażowe o konstrukcji hybrydowej są szczególnie odpowiednie do ustawiania na stanowiskach testowych silnika, skrzyni biegów i układu napędowego. Zwłaszcza w dziedzinie e-mobilności testowanie silników elektrycznych i ich podzespołów odbywa się z dużymi prędkościami obrotowymi. Powstające oscylacje o wysokiej częstotliwości są skutecznie niwelowane przez konstrukcję hybrydową o bardzo dobrych właściwościach tłumiących.

Pusty korpus płyty hybrydowej jest zaprojektowany jako element spawany ze stali lub stali nierdzewnej, w zależności od zastosowania. Wypełniona jest bardzo wytrzymałym, silnie tłumiącym polimerbetonem.

Maksymalne wymiary płyty montażowej o konstrukcji hybrydowej wynikają z ograniczenia maksymalnej masy produkcyjnej do 40 ton.
